CJZP系列

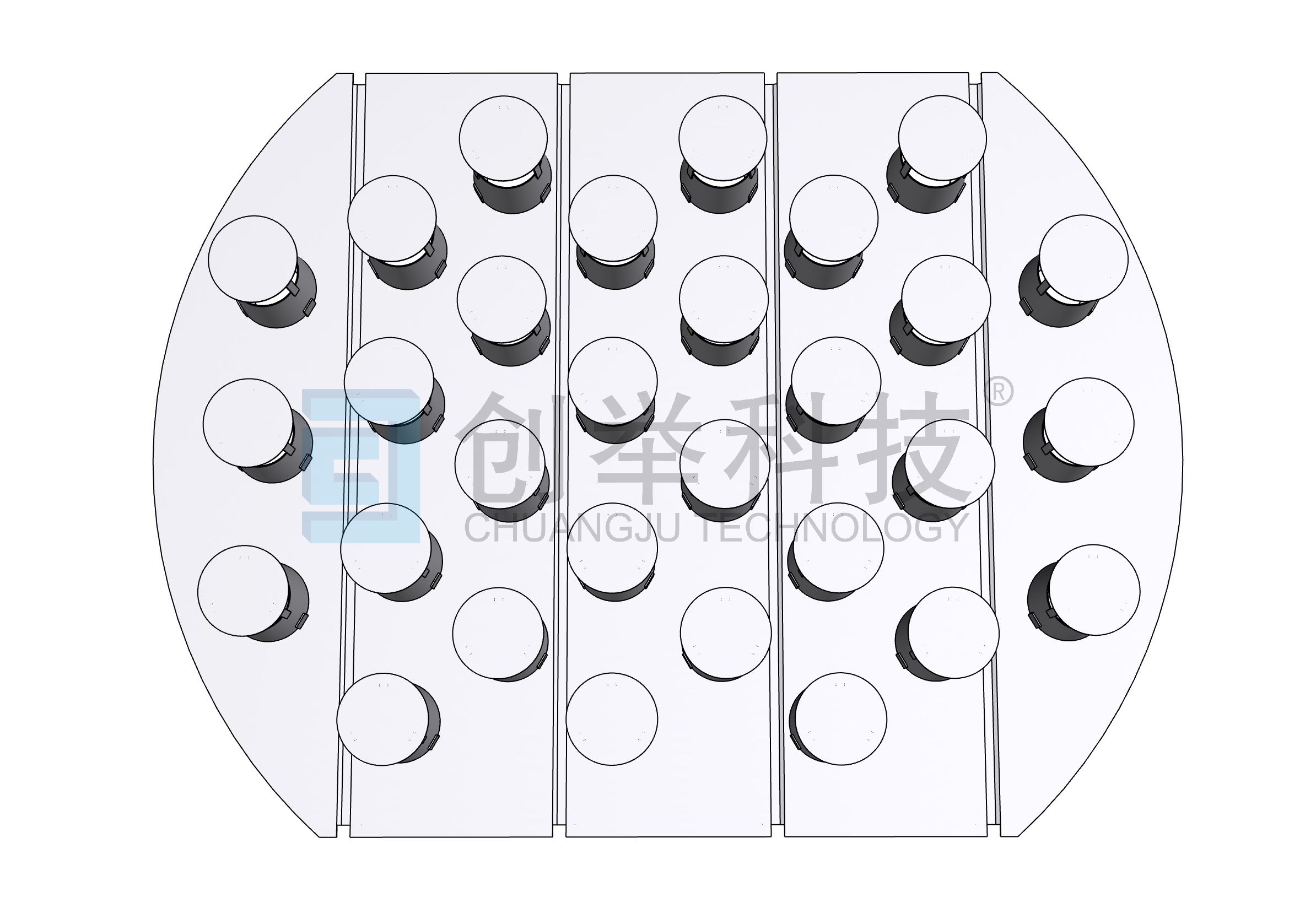

CJZP系列（錐筒系列噴射型塔板）是集前四大系列塔板的優勢而研發的專利塔板，經過實驗研究發現其結構更能滿足氣液縮流噴射的均勻性和分散性，傳質效率更高，適用性更廣，同時該塔板可針對不同工況需求進行結構調整。
01性能特點
氣相通過板孔將液相提升至圓蓋，撞擊后液相分散成小液滴，與氣相充分接觸，提高了氣液兩相接觸面積。
套筒的結構設計，增大了氣液傳質的空間，提高了傳質效率，從而提升了塔板的處理能力。
圓蓋將液體向四周分散，塔板上設置捕集裝置，可有效的降低霧沫夾帶，實現無返混。
塔板抗沖擊能力強，對大氣量或極端工況有較強的適用性，使用壽命長。
塔板通量較大，無易堵塞部件，抗堵塞能力強。
02適用工況
適用于液氣比較小、空塔氣速較高物系。
03技術應用

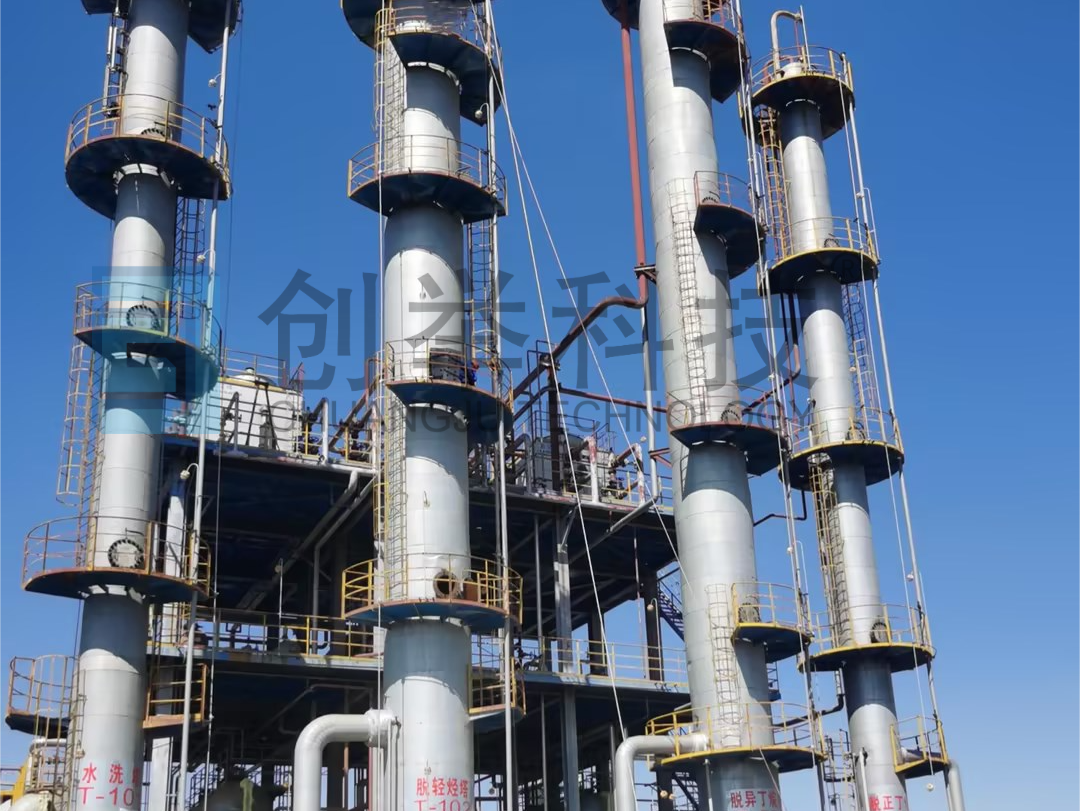

甘肅某能源科技有限公司的10萬噸/年液化石油氣加工項目原脫輕塔擴能后存在塔壓降偏大的問題，無法滿足產品分離指標的要求。
經技術分析，當處理能力擴大后，原塔內件一方面會由于氣速增加，霧沫夾帶嚴重，液相返混導致塔板分離效率降低，另一方面由于“氣墻”的形成，會導致液體在塔板上流動不暢，液層增厚，板壓降升高。
該項目采用創舉公司CJZP系列塔板進行改造，原有預焊件利舊，僅更換塔板。改造后裝置運行穩定，運行結果均優于原設計值：
塔頂碳二碳三總含量＞95%。
產品質量明顯提高且穩定，完全達到國標優級品，尤其是加壓塔采出的乙醇含量（質量分?jǐn)?shù)）穩定在100ppm以內。
此次改造在大幅提升脫輕塔處理能力的同時，也使得脫輕塔分離效果得到大幅提高，深度優化為后續工段拓展增效潛能。
 |
 |
 |
 |
| 焦化行業 | 石化煉油行業 | 煤化工行業 | 甲醇行業 |
 |
|||
| 天然氣凈化行業 |
